4G/5G 物聯網驅動二次供暖系統升級 —— 某老舊小區節能改造實踐

一、二次供暖系統升級的現實緊迫性

北方城市二次供暖系統（指小區內換熱站至用戶端的供暖環節）長期面臨 “三難” 困境：

能耗居高不下：傳統換熱站依賴人工調節，供水溫度與實際需求脫節。某省會城市數據顯示，老舊小區二次管網熱損失率達 25%，較新建小區高 10 個百分點，每年多消耗標準煤約 8 萬噸。
溫度調控滯后：用戶室溫與換熱站參數反饋存在 8 - 12 小時延遲，“白天過熱開窗、夜間寒冷投訴” 現象普遍。2023 年某小區供暖季投訴量達 320 起，其中 75% 涉及溫度不均。
運維效率低下：管網漏水、閥門故障等問題需人工巡檢發現，平均排查時間超 48 小時。某換熱站因閥門失靈導致 3 棟樓停暖 3 天，直接經濟損失超 15 萬元。

隨著 “雙碳” 政策推進與居民供暖需求升級，傳統依賴 “經驗調節”“人工巡檢” 的模式已難以為繼。4G/5G 物聯網技術通過構建 “感知 - 傳輸 - 調控” 閉環體系，成為二次供暖系統節能增效的核心解決方案。

二、升級后二次供暖系統的技術架構

基于 4G/5G 物聯網的二次供暖系統采用 “端 - 網 - 云” 三級架構，實現全鏈路智能化：

1. 感知層：全域數據采集網絡

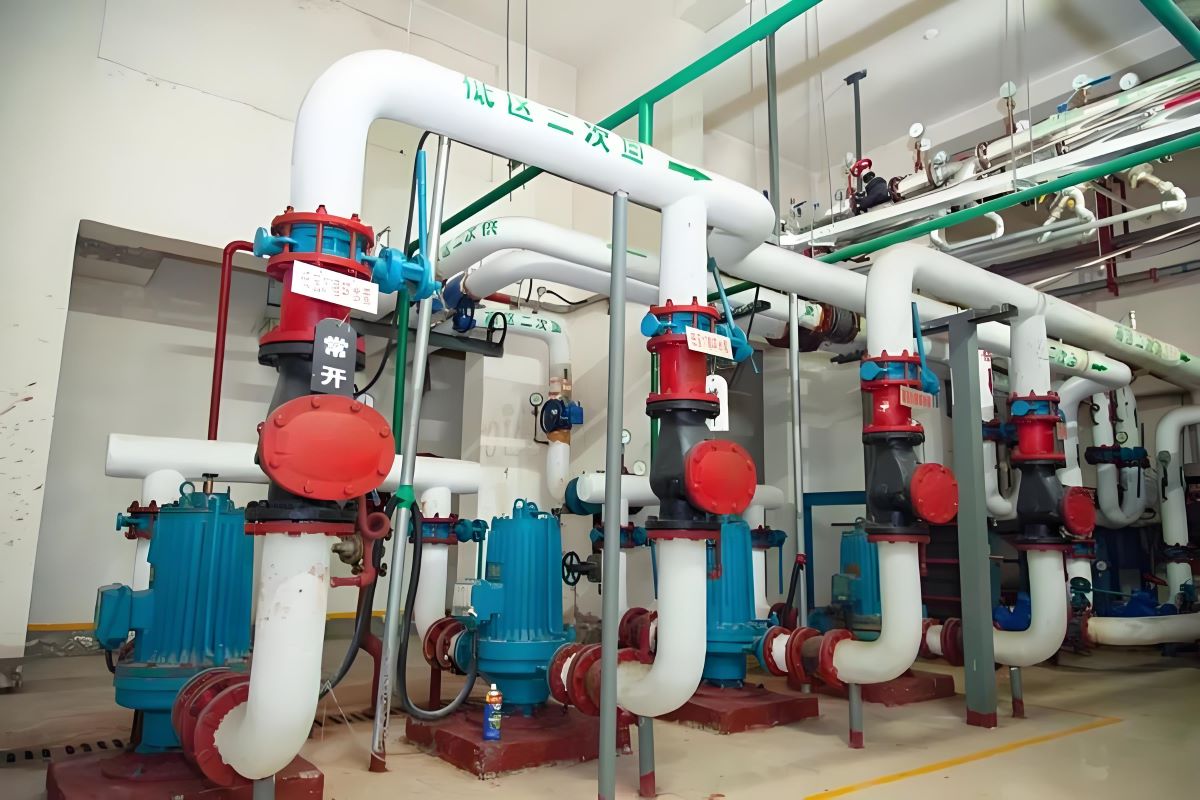

換熱站部署壓力傳感器（精度 ±0.02MPa）、溫度傳感器（誤差≤±0.5℃）、電磁流量計（量程 0 - 500m3/h），實時監測一次網供水溫度、二次網進出口壓力等 12 項關鍵參數；
樓棟單元安裝超聲波熱量表（計量精度 2 級），戶內設置室溫采集器（采樣頻率 1 次 / 小時），覆蓋 98% 以上用戶；
管網關鍵節點（如閥門、補償器）加裝振動傳感器與漏水檢測儀，異常工況響應時間＜10 秒。

2. 網絡層：4G/5G 專屬通信鏈路

換熱站主控柜集成工業級 4G/5G 路由器（支持 LTE Cat.6/5G NR），通過 RS485 總線接入各類傳感器，數據經邊緣計算預處理后，僅上傳超標數據與關鍵趨勢（如供水溫度持續上升）；
采用物聯網卡組建 APN 專線，數據傳輸經 SSL 加密，符合《城鎮供熱系統安全運行技術規程》要求，在強電磁干擾（如換熱站水泵電機）環境中，通信丟包率＜0.3%；
支持 4G/5G 雙模切換，老舊小區 5G 信號弱區域自動切換至 4G 網絡，確保室溫采集器等終端設備在線率＞99.5%。

3. 應用層：智能調控平臺

實時監控模塊：動態展示換熱站運行參數、樓棟供熱量、戶內溫度分布，支持從 “換熱站 - 樓棟 - 住戶” 三級數據鉆取；
自適應調節算法：結合室外溫度（接入氣象數據）、戶內實際溫度與歷史能耗模型，每小時自動修正二次網供水溫度設定值，調控精度達 ±1℃；
故障診斷系統：通過分析管網壓力波動、流量突變等數據，自動識別漏水點（定位誤差＜5 米）、閥門卡澀等故障，2023 年某項目故障檢出率達 92%；
分戶計量模塊：支持按熱量計費與室溫遠程控制，住戶可通過 APP 設定室內溫度閾值（16 - 24℃），系統自動調節入戶閥門開度。

三、某老舊小區改造案例：技術應用與成效

項目背景：某市建于 2000 年的 “陽光小區”，含 12 棟住宅樓（540 戶），原二次供暖系統存在三大問題：

室溫溫差大：同一樓棟頂層與底層室溫差達 5℃，投訴率占全市同期 15%；
能耗超標：換熱站日均耗熱量 280GJ，較節能標準高 30%；
故障處理慢：2022 年冬季因管網漏水導致 2 次停暖，平均恢復時間 72 小時。

物聯網方案實施：2023 年采用 FIFISIM物聯的4G/5G 物聯網方案完成升級，關鍵措施包括：

感知網絡部署

換熱站加裝 16 臺智能傳感器，實現供水溫度、壓力等參數秒級采集；
每棟樓安裝 4 臺樓棟熱量表，每戶客廳部署室溫采集器（電池續航≥5 年）；

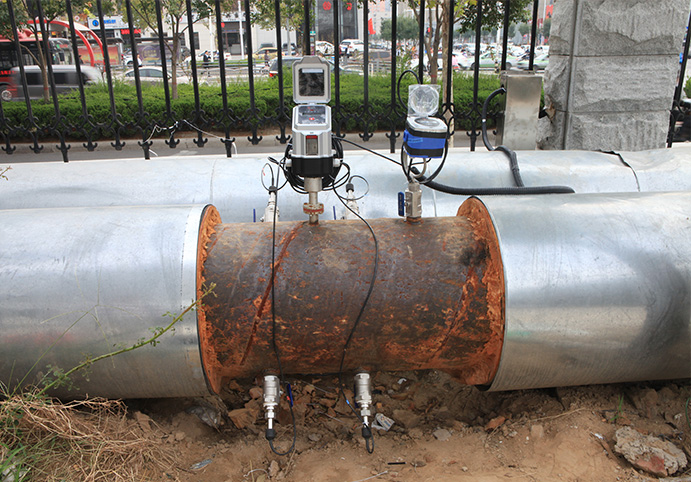

地下管網每隔 50 米安裝 1 臺漏水檢測儀，共布設 32 臺。

通信系統優化

換熱站部署工業 4G/5G 路由器，支持邊緣計算功能，本地完成供回水溫差超限判斷；
物聯網卡采用 “流量池” 計費模式，540 戶終端設備年均通信成本約 8000 元，僅為有線網絡的 1/4。

智能調控實施

平臺根據室外溫度自動調節：室外 -5℃時，二次網供水溫度設定為 55℃；室外 -15℃時，設定為 65℃；
對室溫低于 18℃的住戶，自動開大入戶閥門；高于 22℃的住戶，適當關小閥門，實現 “按需分配”。

改造后成效：

能耗降低：換熱站日均耗熱量降至 205GJ，節能 26.8%，年減少標準煤消耗約 280 噸；
溫度均衡：戶內室溫標準差從 ±2.3℃降至 ±0.8℃，投訴量下降 91%；
運維效率：漏水故障平均排查時間從 48 小時縮至 4 小時，2023 - 2024 供暖季未發生停暖事件；
經濟效益：小區年節約供暖費用 18.6 萬元，住戶平均采暖費降低 22%。

四、4G/5G 物聯網方案的核心價值

通信可靠性保障

工業路由器采用 IP65 防護等級、-30℃~70℃寬溫設計，在換熱站潮濕、多粉塵環境中，平均無故障運行時間（MTBF）達 30000 小時，較傳統 PLC 通信模塊提升 5 倍。

調控精度提升

4G/5G 網絡低時延特性（＜100ms）確保室溫?cái)?shù)據實時反饋，結合自適應算法，二次網供水溫度調節精度達 ±1℃，較人工調節（±5℃）提升 80%。

成本可控性優化

無線部署省去管網布線成本（每公里超 2 萬元），某 10 萬平方米小區改造節省初期投入 15 萬元；物聯網卡按實際用量計費，避免傳統有線網絡的固定月租浪費。
